Met Wintrack 15 heb ik AMoras 2021 ontworpen. Nieuw in Wintrack is dat je ook een filmpje van je modelbaan kunt maken door virtueel over je modelbaan te rijden. Op een later tijdstip zal ik zo'n filmpje nog wel publiceren.

Op deze pagina beschrijf ik van het railplan de verschillende delen waaruit de modelspoorbaan opgebouwd gaat worden.

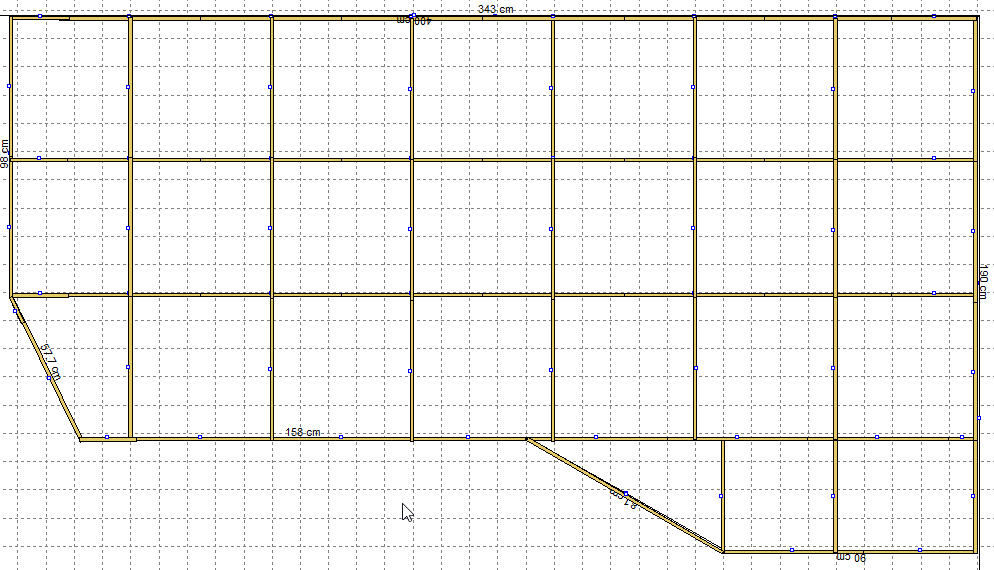

Als basishoogte heb ik 85 cm aangehouden. Vanaf deze hoogte worden alle te bouwen railsporen opgebouwd:

• De hoogte van het schaduwstation 2 bedraagt 85 cm, gelijk aan de basishoogte.
• Het dubbele spoor van het schaduwstation 2 via de paradebaan naar het hoofdstation heeft een hoogte verloop van 85 cm naar 115 cm (maximale hellingshoek <4%).
• Het dubbele spoor van het hoofdstation naar het schaduwstation 1 verloopt van 115 cm naar 93 cm.
• Het enkele spoor van het hoofdstation naar het nevenbaanstation verloopt van 115 cm naar 122.5 cm.

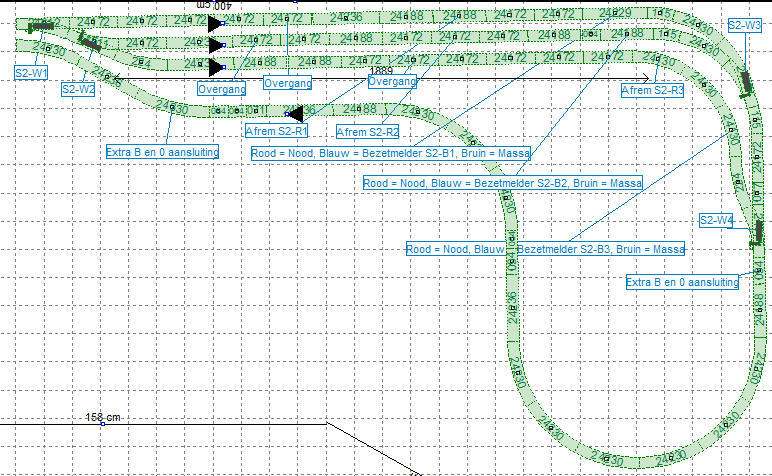

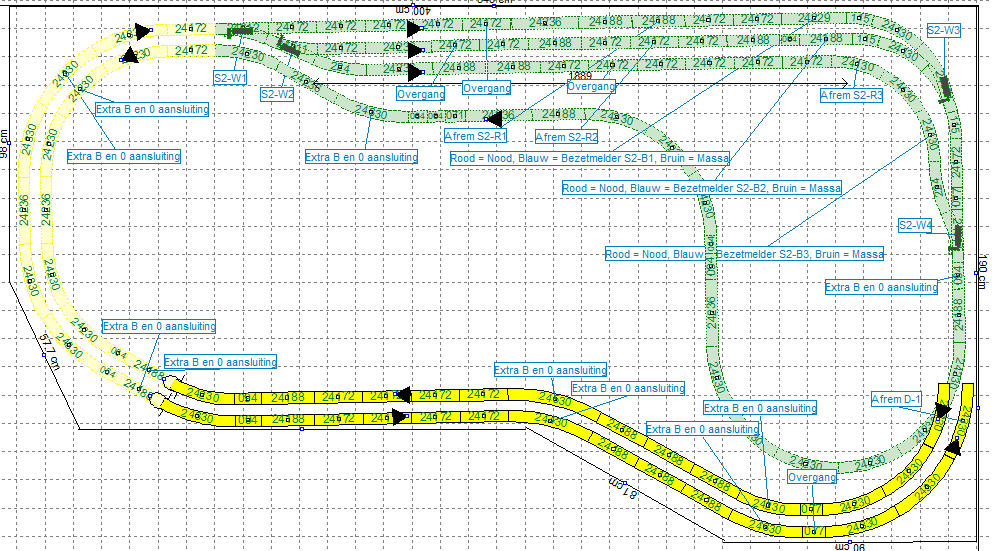

Rechts vanuit het hoofdstation loopt een dubbel spoor via de paradebaan naar het schaduwstation 2. Dit schaduwstation bevat 2 opstelsporen die beide bijna 190 cm lang zijn, dus van voldoende lengte. Er is 1 doorrijdspoor, waardoor treinen gemakkelijk kunnen terugkeren naar het hoofdstation.

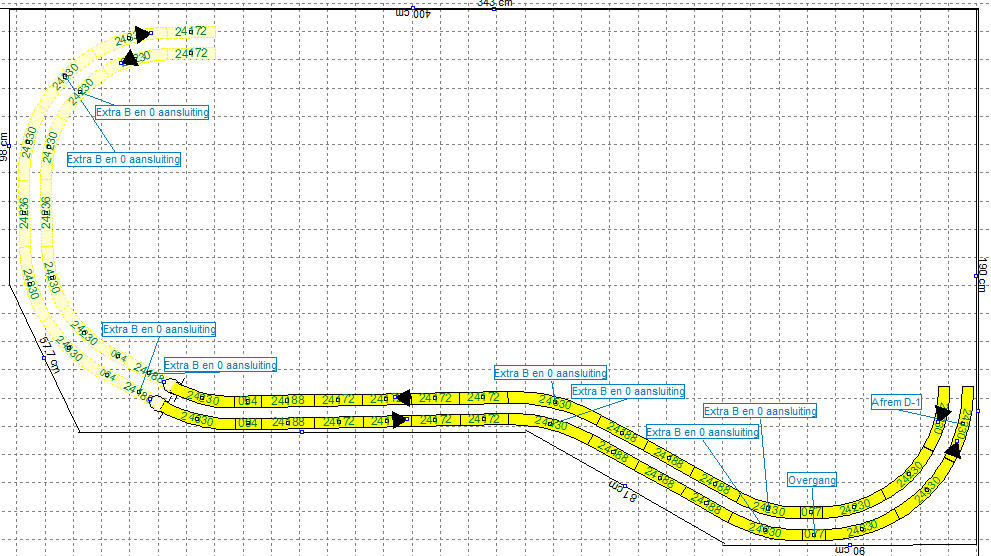

De paradebaan loopt aan de voorzijde van de modelbaan. Aan de linkerzijde loopt de paradebaan over in het schaduwstation 2. Aan de rechterzijde loopt de paradebaan over in het hoofdstation.

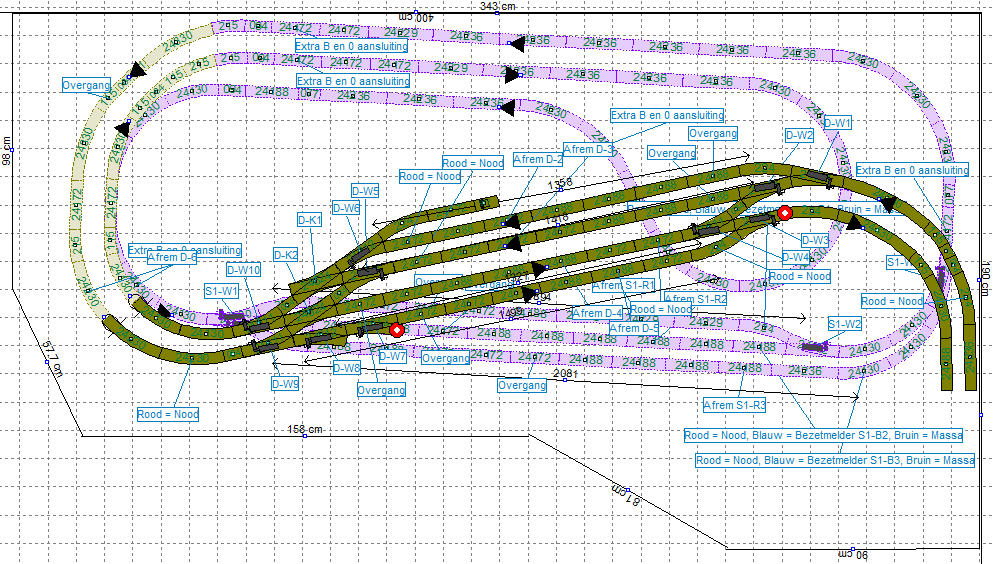

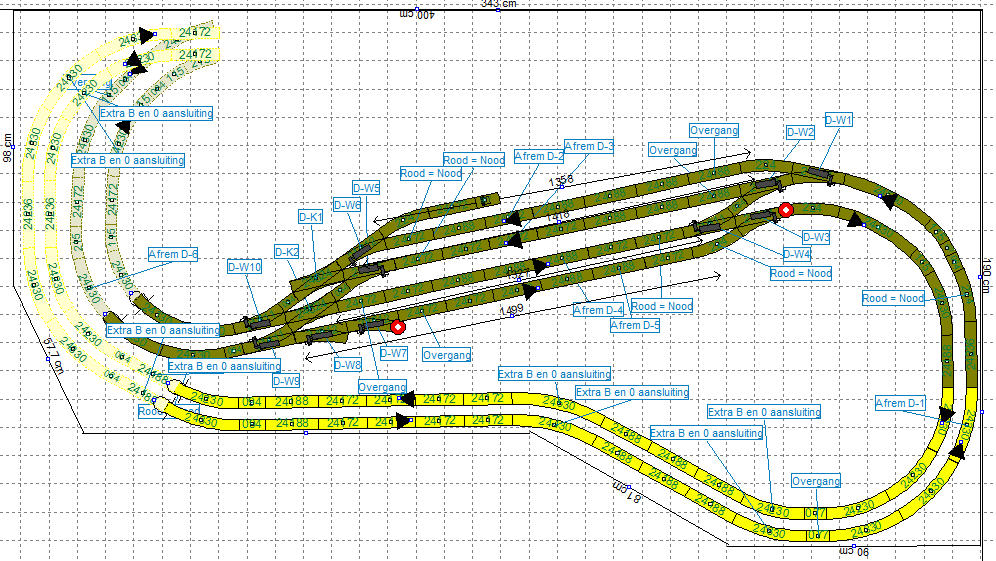

Het hoofdstation bestaat uit 4 sporen:

• 2 sporen voor treinverkeer rechts naar links. 1 spoor voor de treinen die stoppen voor het laten in- en uitstappen passagiers en 1 spoor voor doorgaande treinen die niet stoppen.
• 2 sporen voor treinverkeer links naar rechts. 1 spoor voor de treinen die stoppen voor het laten in- en uitstappen passagiers en 1 spoor voor doorgaande treinen die niet stoppen.
• Aan de linkerzijde van het stationsgebouw is nog 1 klein opstelspoor voor de railbus die van dit station via de nevenbaan naar het nevenbaanstation rijdt.
• Vanuit linkerzijde het hoofdstation gaat een dubbel spoor naar het schaduwstation 1, beschrijving hieronder.
• Vanuit rechterzijde het hoofdstation gaat een dubbel spoor via de paradebaan naar het schaduwstation 2, beschrijving hierboven.

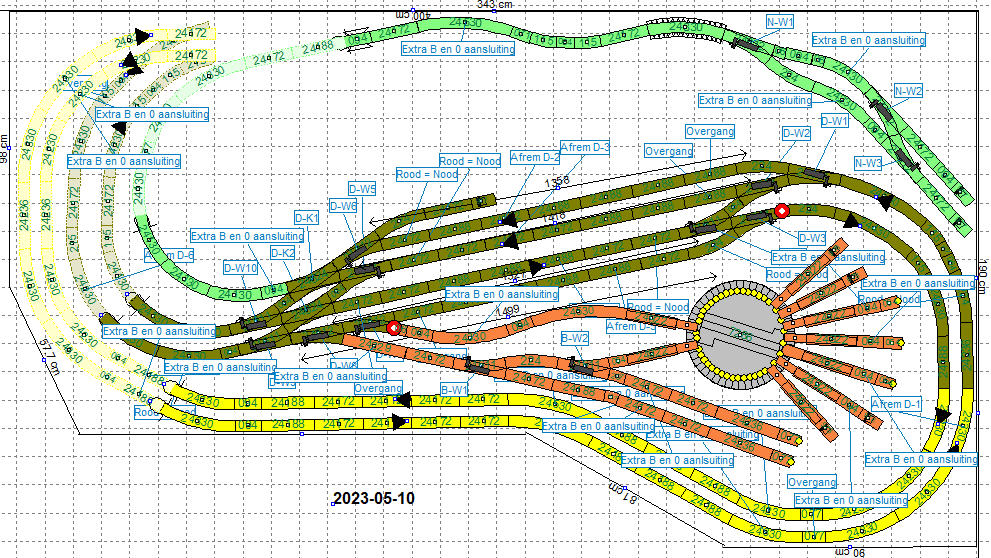

• Aan de voorzijde van het hoofdstation zijn enkele rangeersporen en een draaischijf gesitueerd waar stoomlocomotieven en diesellocomotieven verzorgd kunnen worden.

Het stationsgebouw Schwarzburg neemt ook op deze modelspoorbaan op het stationsterrein een hoofdrol in.

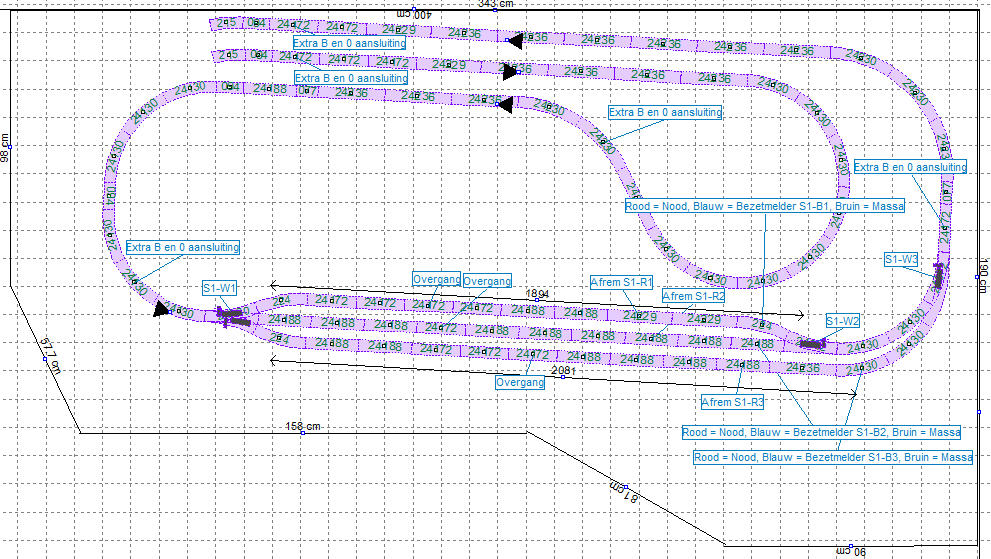

Links vanuit het hoofdstation loopt een dubbel spoor naar het schaduwstation 2. Dit schaduwstation bevat 2 opstelsporen, een bijna 190 cm en de andere net 200 cm lang zijn, dus ook hier van voldoende lengte. Er is 1 doorrijdspoor, waardoor treinen gemakkelijk kunnen terugkeren naar het hoofdstation.

Links vanuit het hoofdstation loopt een enkel spoor naar het nevenbaanstation 2. Op deze nevenbaan rijdt voornamlijk de railbus, echter er kan ook een korte stoomtrein samenstelling op bewonderd worden.

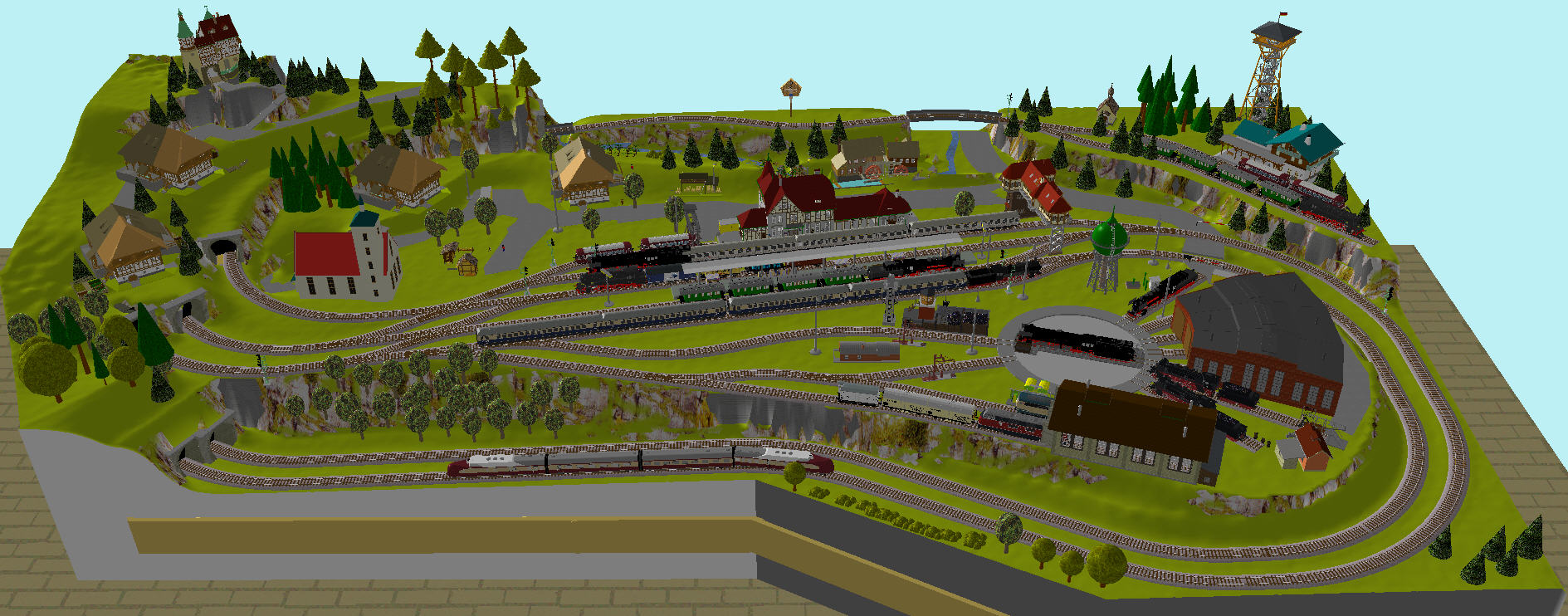

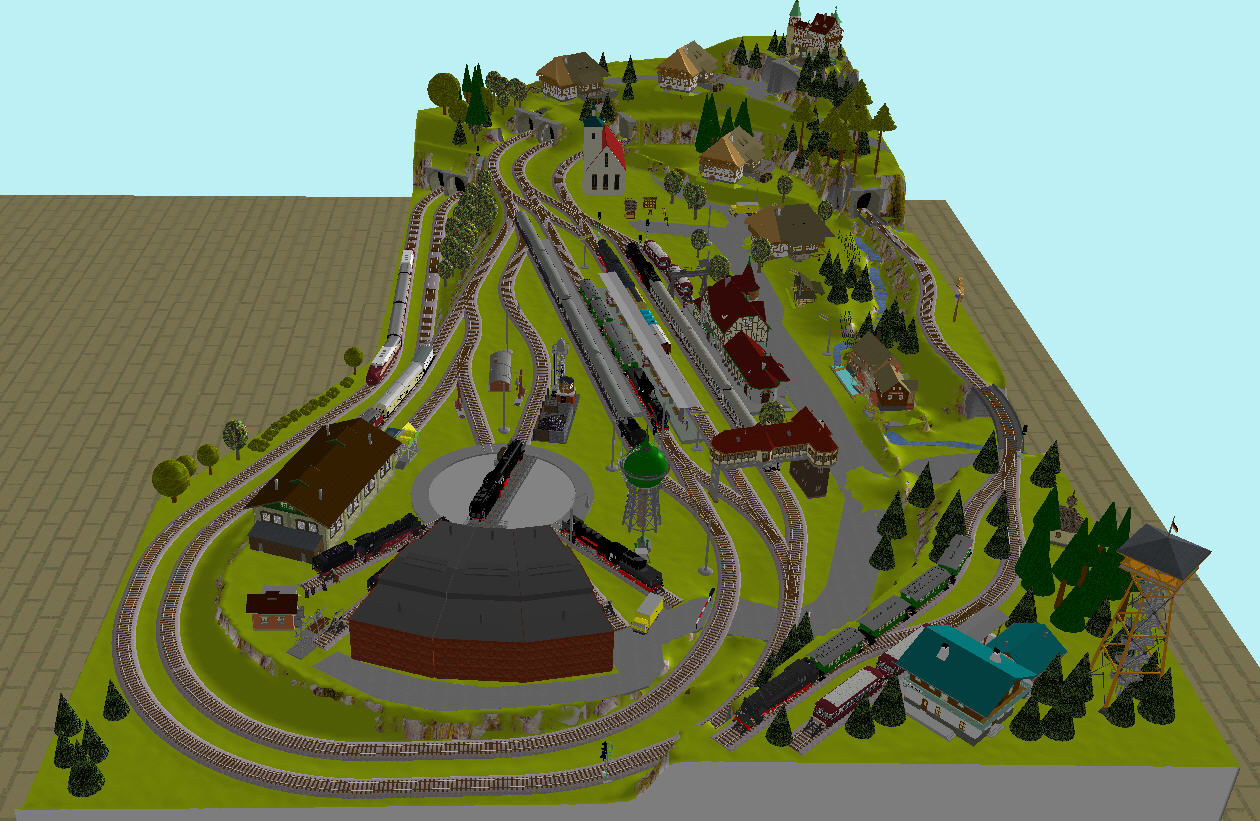

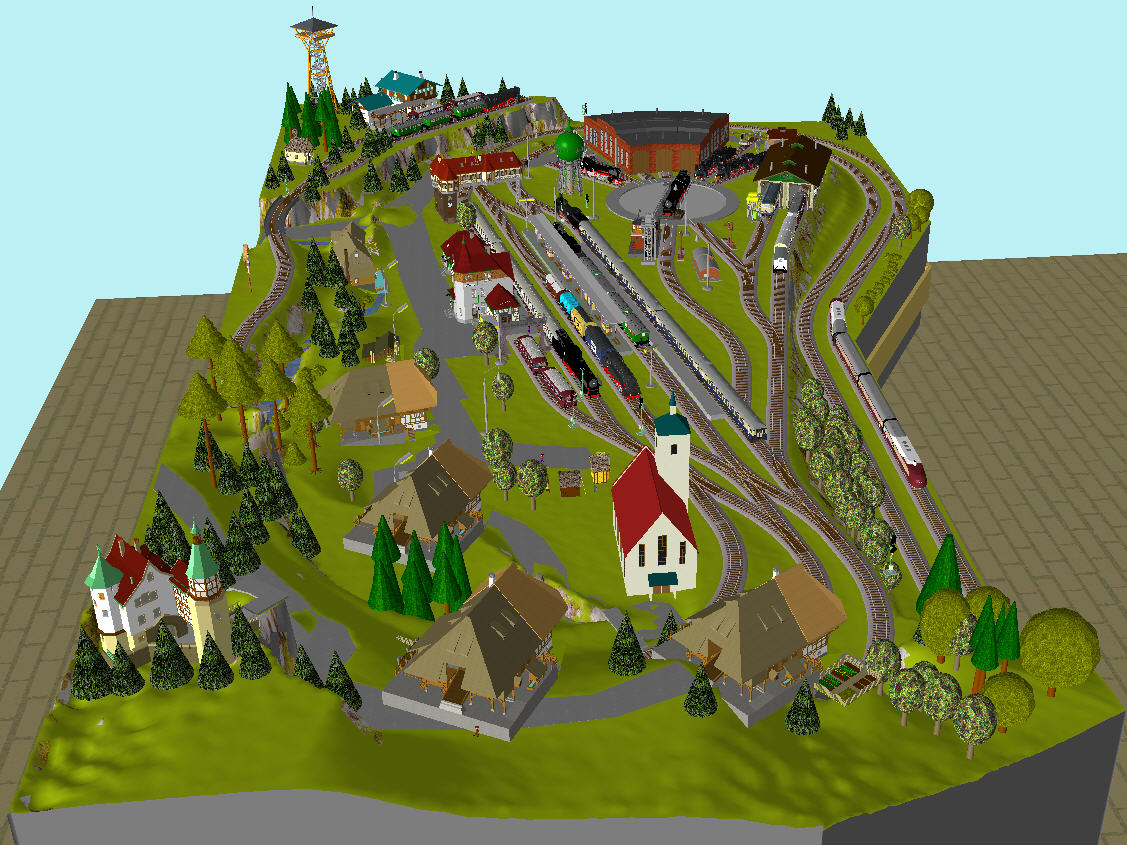

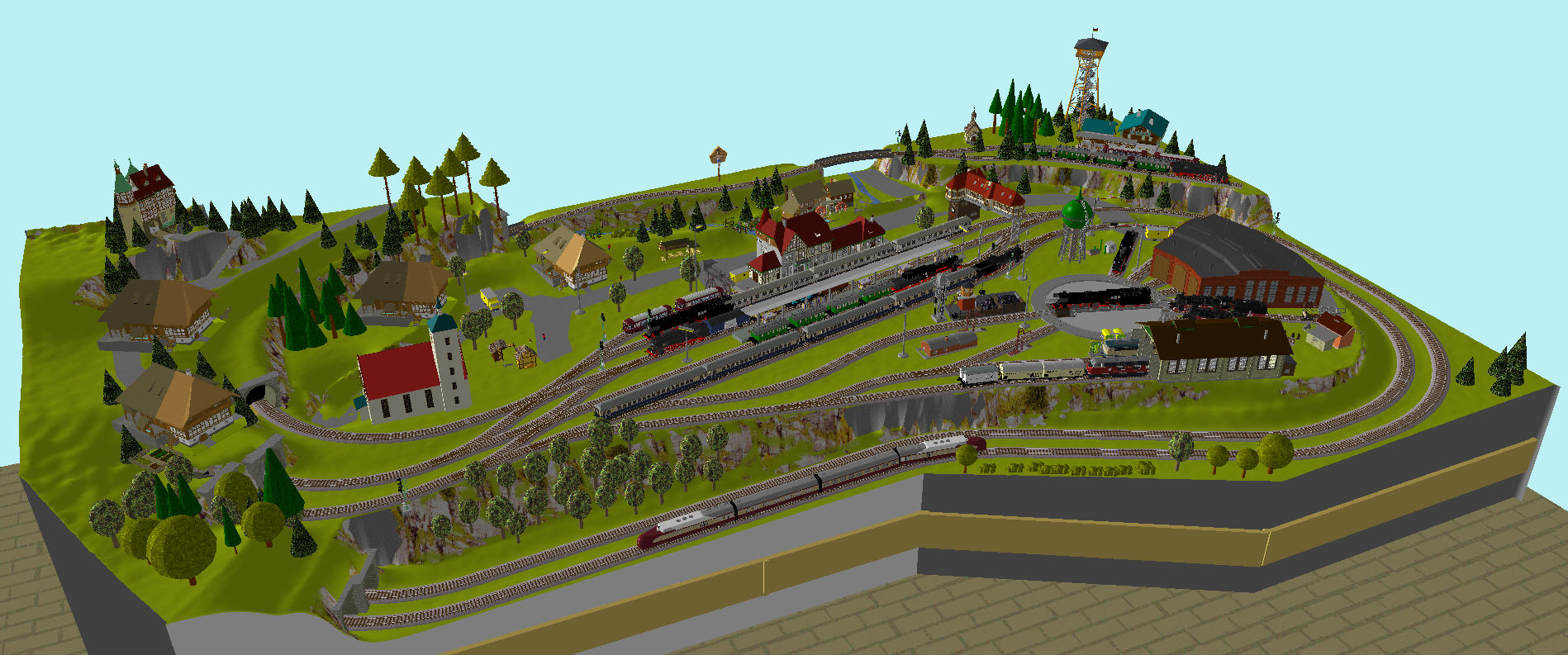

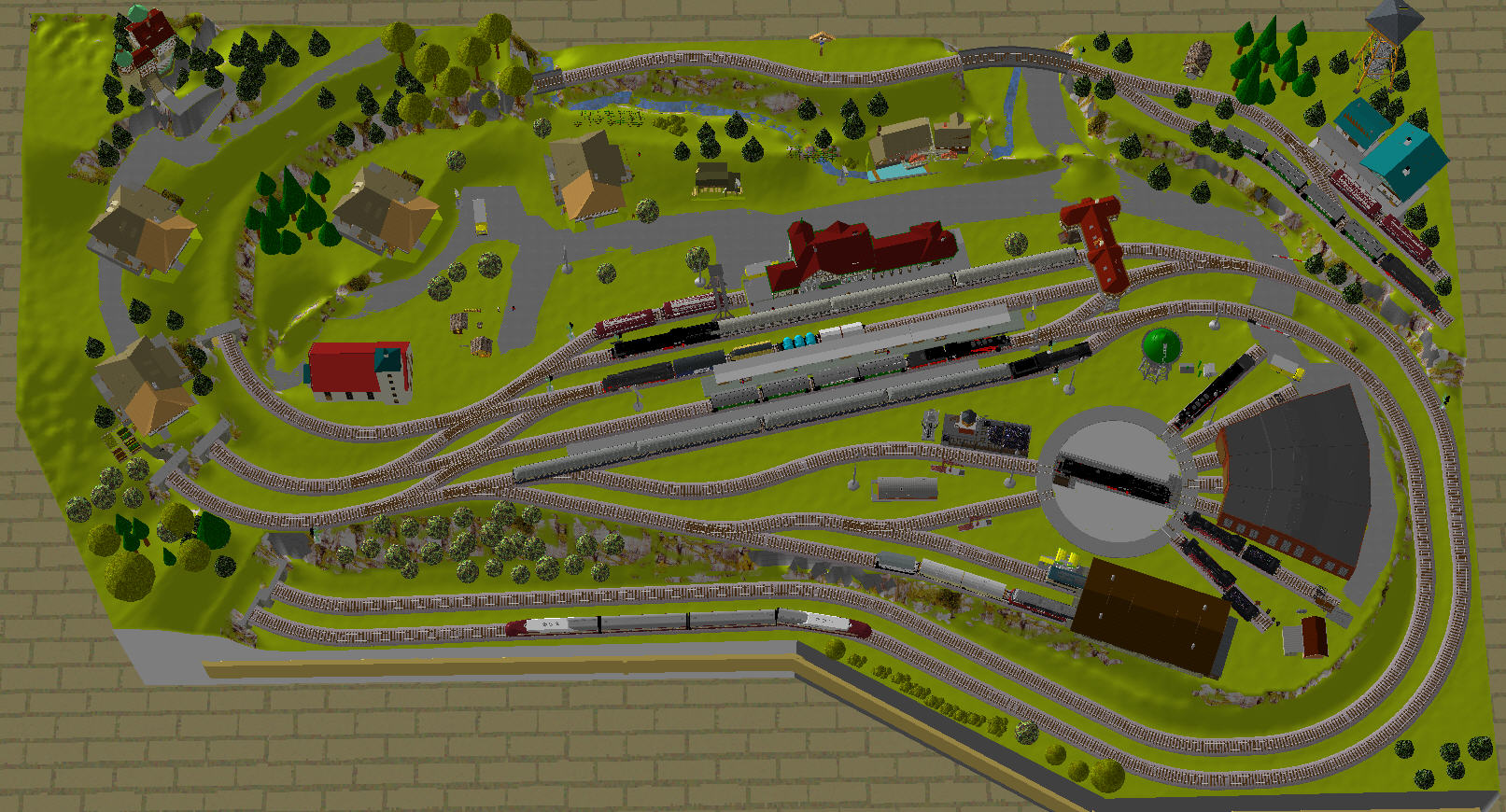

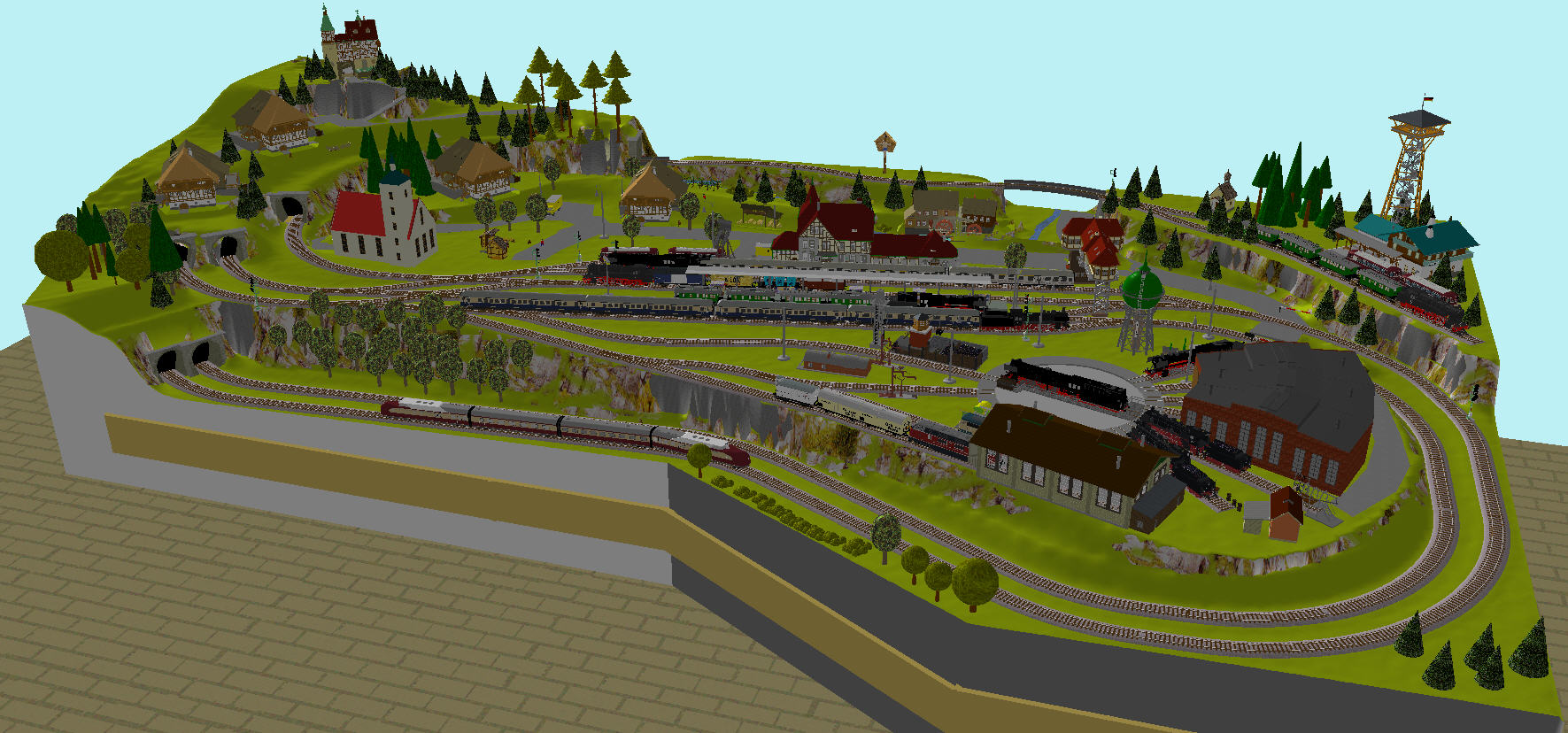

Hier een blik op het complete railplan inclusief gebouwen en bomen. De gekozen gebouwen zijn slechts voor de beeldvorming geplaatst en zijn geen afbeelding van de gebouwen die ik op mijn modelspoorbaan ga gebruiken. Ook de bomen zijn slechts voor de beeldvorming geplaatst.

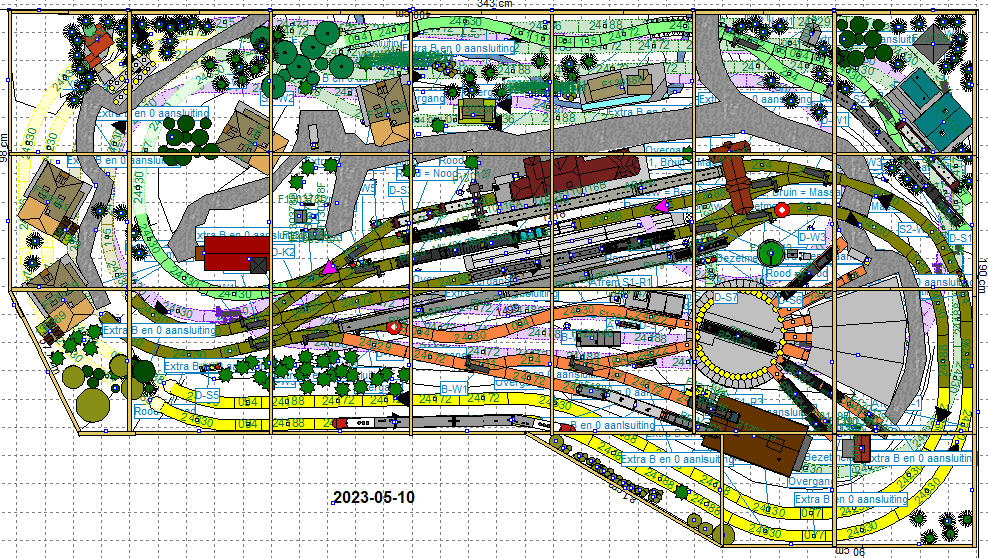

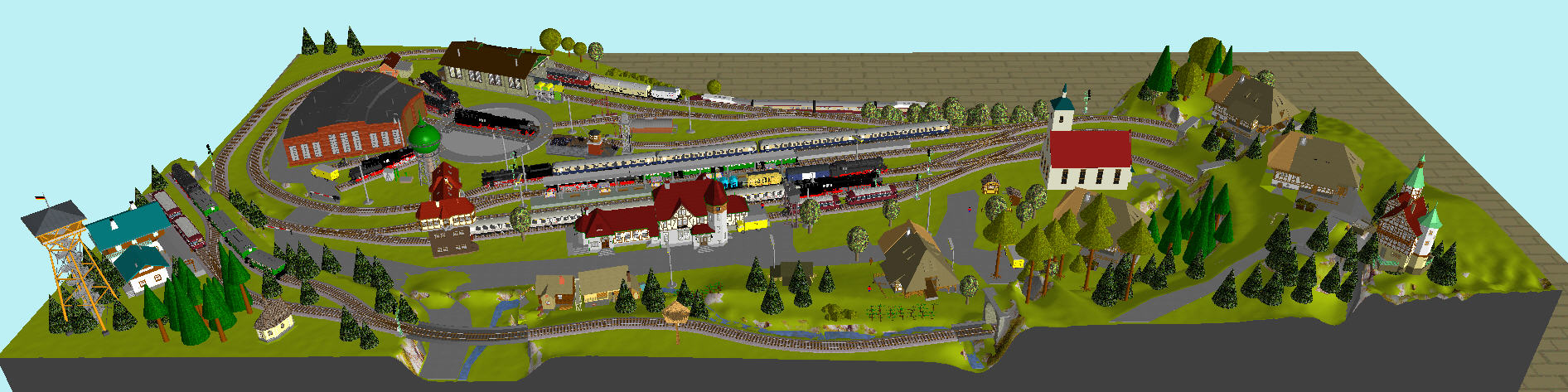

Nu van mijn modelspoorbaan alle belangrijke delen apart zijn besproken hier een blik op het complete railplan inclusief gebouwen en bomen. De gekozen gebouwen zijn slechts voor de beeldvorming geplaatst en zijn enkele daarvan zijn gebouwen die ik op mijn modelspoorbaan ga gebruiken. Ook de bomen zijn slechts voor de beeldvorming geplaatst.
